Справочная книга кинолюбителя



Киносъемка мельчайших объектов через микроскоп


Микрокиносъемка. Киносъемка мельчайших объектов через микроскоп делает возможным рассмотрение их на киноэкране при значительном увеличении и, главное, большим числом наблюдателей, в то время как обычный микроскоп позволяет рассматривать изображение одному человеку и чаще всего только одним глазом. Кроме того, изображение, фиксированное через микроскоп, может быть

169

многократно повторено и снято ускоренной, замедленной или цейт-раферной съемкой.

Для киносъемки через микроскоп могут быть использованы обычные любительские киносъемочные аппараты, но лучше применять 16-мм аппараты, так как размер кадра 8-мм фильма не обеспечивает достаточной различимости деталей. Кроме того, желательно, чтобы аппарат имел сквозную наводку на резкость, те. был снабжен зеркальным обтюратором (например, «Аррифлекс-1Ь»).

I \ \ УД' / / /

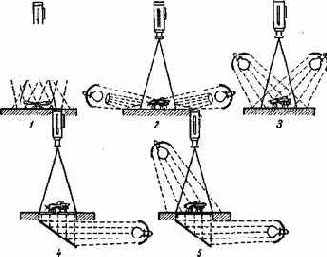

Рис. 98. Виды освещения при макрокиносъемке:

/ — лобовое; 2 и 3 — боковое до скользящего; 4 — заднее (на просвет); 5— комбинированное.

Особенность киносъемки через микроскоп состоит прежде всего в том, что микроскоп дает мнимое изображение, рассматриваемое нашим глазом, хрусталик которого дает действительное изображение на сетчатке глаза. Получить действительное изображение на кинопленке в киносъемочном аппарате можно несколькими способами. Ограничимся рассмотрением только самого простого, хотя далеко не совершенного.

Наиболее распространенным является простой биологический микроскоп типа МБИ (средняя модель). Он широко применяется в лабораториях, больницах, школах. В этом микроскопе, как и во многих других, механическая длина тубуса равна 160 мм. Для того чтобы получить действительное изображение на кинопленке, нужно:

1. Вывинтить объектив из киносъемочного аппарата, так как съемка будет производиться объективом микроскопа.

170

2. Удлинить окуляр и верхнюю выдвижную часть тубуса микроскопа.

3. Киноаппарат установить так, чтобы плоскость кинопленки в кадровом окне совпала с плоскостью изображения, образуемого' объективом микроскопа. | ,

Чаще всего киносъемочный аппарат укрепляется на лаборатор^ ном штативе.
