В звукочитающей системе применена цилиндрическая
В звукочитающей системе применена цилиндрическая оптика. Размер читающего штриха 1,9 (±0,5) X 0,018 (±0,002) мм. Воспро-изведенне магнитных фонограмм ведется малогабаритной магнитной головкой МГ-14ВМ.

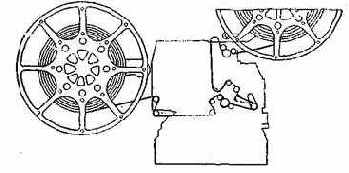

Рис. 178. Схема движения фильма:
-----------¦----------с фотографической фонограммой;
—------¦-------— с магнитной фонограммой.
Для перемотки фильмокопии в комплект входит ручной пере-матыватель. Масса кинопроектора с чемоданом — около 30 кг.
Схема движения фильмокопии в лентопротяжном тракте приведена на рис. 178. С 600-метровой бобины, помещенной на кронштейне верхнего тормозного устройства, фильмокопия разматывается 12-зубым тянущим барабаном, на котором удерживается продольно-направляющими роликами. Образуя петлю в 10—12 кадров, фильм поступает в фильмовый канал, где прерывисто передвигается гребенкой грейферного механизма. Около верхнего барабана установлен фильмосъемочный щиток, предотвращающий наматывание пленки на барабан в случае обрыва. После фильмового канала, образуя петлю в 5—6 кадров и обогнув продольно-направляющий ролик малого диаметра, фильмокопия поступает на гладкий барабан с прижимным поперечно-направляющим роликом.
После установки фильмокопии прижимной ролик опускается к гладкому барабану. Далее указательным пальцем левой руки устанавливают петлю под фильмовым каналом так, чтобы она достигала отметки с обозначением «М» при магнитной фонограмме или отметки с обозначением «0» — при фотографической фонограмме. От правильности величины этой петли зависит синхронность звука и изображения во время кинопоказа. При магнитной фонограмме фильмокопия после гладкого барабана протягивается между двумя роли-
чсами и магнитной головкой, а при фотографической — только вокруг верхнего ролика.
Обогнув натяжной ролик демпфирующего устройства, фильмокопия поступает на нижний 12-зубый барабан (задерживающий). Здесь она удерживается продольно-направляющими роликами и направляется по четырем продольно-направляющим роликам на нижнюю приемную бобину 13 наматывателя, вращающуюся по часовой стрелке.
