регулировочные винты; 4— переходная плата;
Звуковой блок:
1 — ротор; 2 — пружина; 3 и 8 — регулировочные винты; 4— переходная плата; 5 — стойка; 6 — винт; 7 — рычаг; 9 — винт, фиксирующий магнитную головку; 10 — прижимной ролик; // — держатель; /2 —фиксатор; 13— ось держателя; 14 — корпус; 15 — микрообъектив; 16 — читающая лампа; 17 — патрон читающей лампы; 18 — микропереключатели; 19 — пружина.

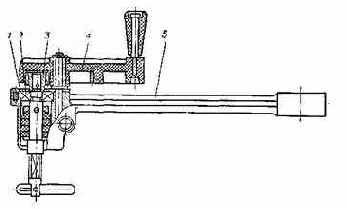

Рис. 199. Верхнее тормозное устройство:
/ — фрикцион; 2 — подшипник вала; 3 — зубчатое
колесо; 4 — зубчатое колесо ручной перемотки; 5 —
кронштейн.
а фотодиод и звуковая лампа включаются, что дает возможность воспроизводить фотографическую фонограмму.
Провода и выводы от магнитной головки, соединяющие ее с платой усилителя, припаяны к общим контактам переходной платы 4. Винты крепления стойки и корпуса 14 после заводской регулировки
заливаются краской и в процессе эксплуатации регулировки не требуют. Крышка звукоблока может быть снята только в том случае, если крепежную гайку повернуть до упора против часовой стрелки. Верхнее тормозное устройство (рис. 199) с переменным моментом сил трения конструктивно объединено с ручным перематывателем.

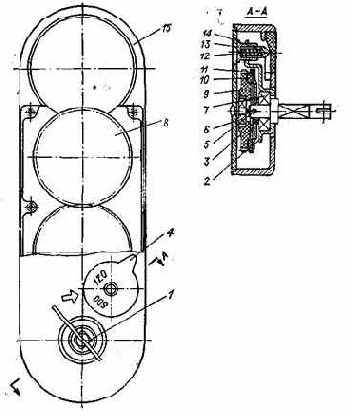

Рис. 200. Наматыватель:
/ — вал наматывателя; 2 — подвеска; 3 — плавающая шайба; 4 — кулачок режима работы наматывателя; 5 — штифт; 6 и 7 —подшипники; 8 и 9 —зубчатые колеса; 10 — пластмассовый фрикционный диск; // — стальной фрикционный диск; 11 — пружина; 13 — регуля-ториый винт; 14 — фиксатор; 15 — корпус.
Торможение вала тормозного устройства изменяется в соответствии с изменением веса рулона фильмокопии по мере его разматывания и осуществляется фрикционом /, набранным из войлочных шайб, пропитанных маслом марки «Л».
Наматыватель кинопроектора с изменяющимся моментом сил трения приведен на рис. 200. Наматывающее устройство состоит из литого корпуса 15 и крышки, на которой расположены зубчатые колеса и фрикционное устройство. Последнее имеет зубчатое колесо 9, фрикционные диски 10 н 11 и подвеску 2, шарнирно связанную
с крышкой, на которой укреплен шарикоподшипник 6 зубчатого колеса 9.
