ч работы, но не реже
а —¦ внешний вид: б — принципиальная электрическая схема; / — трансформатор; 2 — переключатель напряжения; S — панель переключения напряжения питания; 4 — панель включения проекционной лампы и •лмггродвигателя! 5 — панель включения усилителя; в — панель включения
лампы ьала; 7 — панель включения питающей электросети.

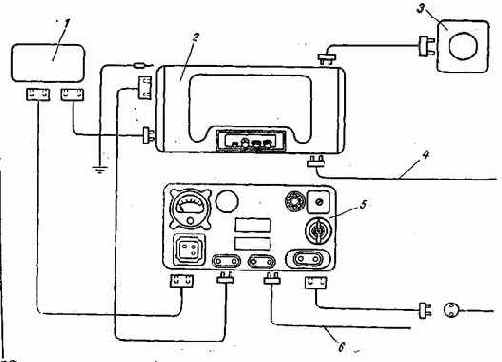

Рис. 214.
Схема соединения элементов комплекта:
/ — кинопроектор ПУ-16-4; 2 — усилитель 90У-5; 3 — громко-гов о р и т е л ь 25А-21; 4 — шнур от звукоснимателя;
5 — питающее устройство 15М-20;
6 — шнур лампы зала.
машинное «Л») через каждые 40 ч работы, но не реже одного раза в месяц. В смазочное отверстие грейферного механизма заливается 8—10 капель масла, в остальные — по 2—3 капли. Смазка зубчатых колес, наматывателя, шарикоподшипников производится один раз в год техническим вазелином. Чистка и уход за кинопроектором производятся так же, как в кинопроекторах других типов.
Электропитающее устройство 15М-20 (рис. 213, а) представляет собой автотрансформатор, позволяющий питать все элементы комплекта киноустановки.
Включение питания всех элементов комплекта (рис. 213, б) производится переключателем П.
В комплект кинопередвижки входят пять соединительных шлангов: шланг 5К-76 для соединения электропитающего устройства с сетью длиной 6 м; шланг 5К-69 для соединения усилителя с электропитающнм устройством длиной 1,5 м; шланг 5К-183 для питания читающей лампы длиной 0,4 м; трехжильный шланг для питания кинопроектора длиной 1,5 м и шланг 5К-182 для соединения усилителя с громкоговорителем длиной 12 м. Кроме того, в комплект входит проводник заземления 5К-80 длиной 10 м. Схема соединения элементов комплекта приведена на рис. 214. Перед началом киносеанса киноустановка должна
Рис. 215. Устройство кассеты.
быть проверена в том же порядке, как это было указано для кинопередвижки «Украина». Особое внимание необходимо обратить на то, чтобы питание усилительного устройства производилось непосредственно от электропитающего устройства.
Кинофильм наматывается на бобины, причем звуковой фильм наматывается эмульсионной стороной наружу при малых бобинах и внутрь — при больших (600 м).
