В комплект входят светофильтры: цветные — ЖЗС-5 и ЖС-17, нейтральный НС-4* и бесцветный ЖС-10; приставная рукоятка, рукоятка обратной перемотки, самофиксирующийся спусковой тросик, четыре бобины, колпачки для объективов, футляр с наплечным ремнем.
Габаритные размеры аппарата: 255X135X100 мм. Масса — около 3 кг.
87
Чтобы подготовить кинокамеру к съемке, необходимо установить и укрепить приставную рукоятку, завести пружину, установить необходимую скорость съемки, вращая лимб до совмещения точек на лимбе в секторе значения скорости с красной точкой на корпусе пружинного привода, установить род (темп) съемки, установить счетчики метров и кадров на нуль.
style='font-size:11.0pt'>13
15
16

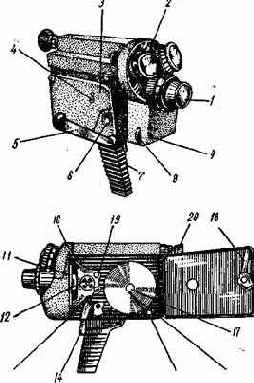

Рис. 49. Киносъемочная камера «Киев-16У»:
/ — объектив; 2— турельная головка; 3 — пружинный привод; 4 — гнездо включения ручки обратной перемотки; 5 — выдвижная заводная рукоятка;
6 — переключение установки скорости съемки;
7 — приставная рукоятка; S —переключатель рода съемки; 9 — кнопка ручного включения аппарата; 10 — верхний петлеобра-зователь; //— прижимная рамка; 12 — комбинированный зубчатый барабан; 13 — нижняя каретка; 14 — кнопка для открывания петлеооразо-вателей; 15 — кнопка разделителя бобин; 16 — разделитель бобин; /7 — вал на-матывателя; 18 — резак; 19 — верхняя каретка; 20 — окуляр с диоптрийной поправкой.
Род (темп) съемки устанавливается совмещением необходимого условного знака на вращающемся кольце с красной точкой на корпусе: «А» обозначает непрерывную съемку, «К» — покадровую, «О» — предохранитель от самопроизвольной съемки. При этом кинопленка должна пройти в фильмовый канал и выйти из подвижной каретки. Длина выпущенного конца должна быть достаточной для зарядки в приемную бобину.
Убедившись в том, что зубья барабана вошли в перфорацион-, ные отверстия, следует закрыть разделитель бобин до упора на валу наматывателя, предварительно обогнув им наклонный ролик,
88
и установить бобину на вал наматывателя, повернув ее по часовой стрелке до натяжения кинопленки.
